Professionelle Bauzeichnungsleistungen für Ihr Bauprojekt
Zeichenbüro – CAD-Leistungen
Willkommen EAZI Architektur Ihrem zuverlässigen Partner für präzise und maßgeschneiderte Bauzeichnungen. Unsere erfahrenen Bauzeichner unterstützen Sie bei der Planung und Umsetzung Ihrer Bauprojekte – von kleinen Renovierungsarbeiten bis hin zu umfangreichen Neubauvorhaben.
Warum EAZI Architektur?
- Professionell & Schnell
- Verlässlich & Flexibel
- Vertrauen aus ganz Deutschland
Architekturleistungen & Bauzeichnung
Für Unternehmen oder Privat– Ihr Partner für visionäre Bauprojekte
Bestandspläne
Viele bestehende Gebäude, insbesondere ältere, verfügen oft über keine oder nur sehr veraltete Pläne. Wir bieten Ihnen an, auf Basis von Skizzen, Messungen und Bestandsaufnahmen präzise Grundrisse, Schnitte und Ansichten zu erstellen. Dies ermöglicht Ihnen eine exakte Dokumentation des aktuellen Zustands. Für Projekte im wirtschaftlichen Umfeld von KAUPLAN übernehmen wir selbstverständlich auch das Aufmaß vor Ort. Unsere Bestandspläne werden mithilfe moderner Lasermessgeräte erstellt und in CAD umgesetzt. Zu unseren Leistungen gehören ebenfalls Revisionspläne nach Umbauten und Sanierungen, Fotodokumentationen sowie die Berechnung von Wohnflächen.
Entwurfszeichnung
Zeichnerische Darstellung des Entwurfs in Form von Plänen im geeigneten Maßstab
Genehmigungszeichnung
Vervollständigen und Anpassen der zeichnerischen Darstellungen (Planunterlagen) im vorgeschriebenen Maßstab sowie der Beschreibungen und Berechnungen
Digitalisierung / Modernisierung
CAD Digitalisierung in 2D und 3D mit exakten Maßen, richtigen Texten und fachgerechter Layerbelegung, kombiniert mit der Nachbearbeitung durch CAD Fachwissen und Qualitätssicherung durch Einhaltung geltender Zeichnungsnormen.
Nutzungsänderung
Es gibt mehrere Szenarien, bei denen sich die Nutzung des Gebäudes grundlegend ändert. Als zeichnerisches Ergebnis neben dem Lageplan wird eine Bauzeichnung des Bestands mitsamt Eintragungen der geplanten Nutzungsänderung im Maßstab 1:100 erstellt.
Ausführungszeichnung
Zeichnerische Darstellung des Objektes mit allen für die Ausführung notwendigen Bepflanzungen, Maßen, konstruktiven Angaben usw. im technisch erforderlichen Maßstab
Zeichnung Werkplanung
Ähnlich der Ausführungszeichnung bilden Werkpläne die Grundlagen der eigentlichen Bauphase. Es handelt sich dabei um eine technische Zeichnungen mit allen konstruktionsrelevanten Details, Texten und Maßen.
Alles was Sie brauchen an einer Adresse
Perfekte Zeichnungen, Super Laune, Glückliche Kunden.
Alles was Sie brauchen an einer Adresse
- Immobilien.
- Architektur.
- Handwerk.
- Gewerbe.
- Denkmalschutz.
Verlässlich & Flexibel
Wir haben uns auf die Erstellung von CAD Zeichnungen im Architekturbereich spezialisiert und unsere Abläufe für Sie optimiert.

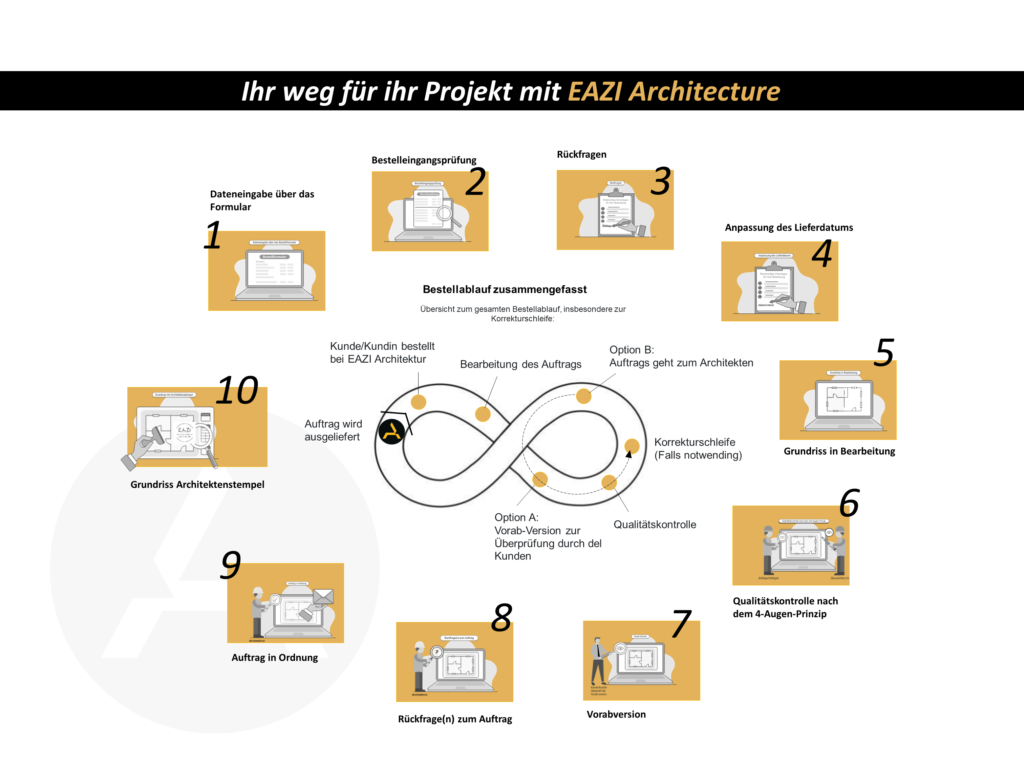

Schnell und einfach Alles Online.

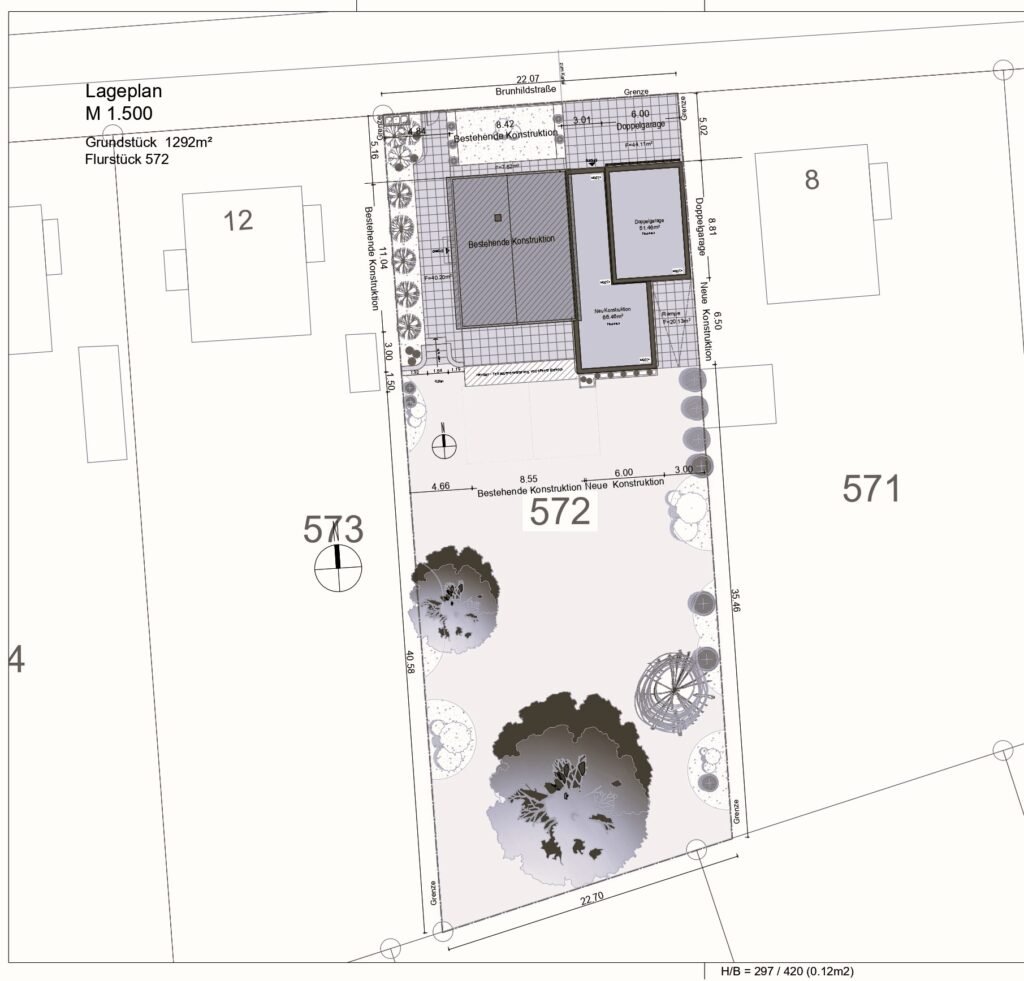

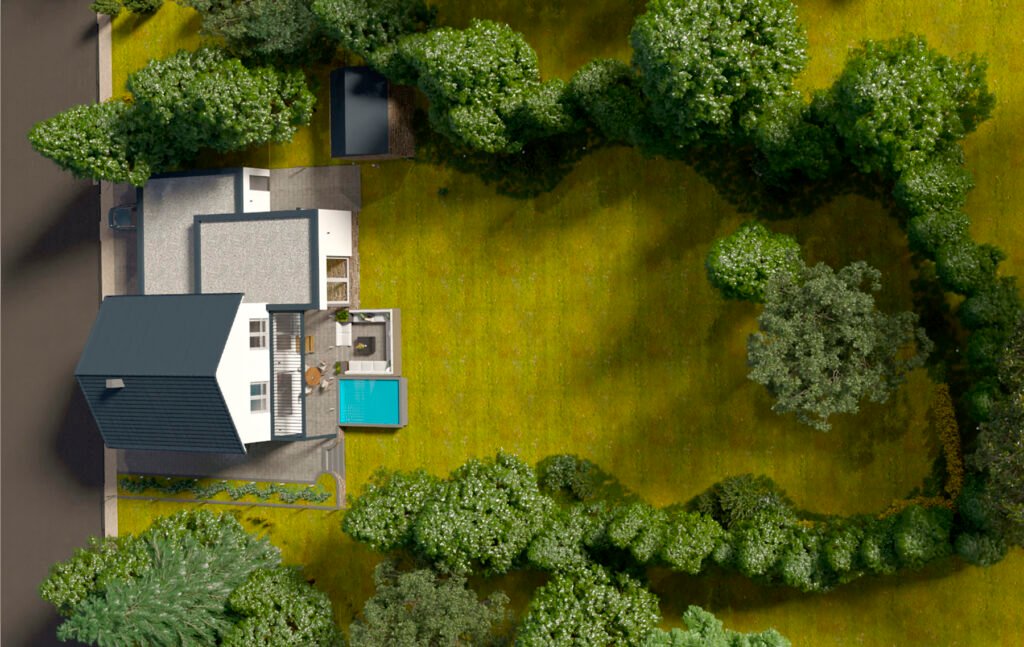

Lageplan
Der Lageplan dokumentiert sowohl den rechtlichen als auch den tatsächlichen Bestand am Baugrundstück und die wesentlichen Inhalte der Neubauplanung inkl. :
- Angaben zum Maßstab und der Lage zur Himmelsrichtung
- Bezeichnung des Baugrundstücks nach Gemeinde, Straße, Hausnummer, Grundbuch, Gemarkung, Flur, Flurstück
- Angaben der Eigentümer/ Erbbauberechtigten
- Flächeninhalt des Baugrundstücks
- Katastergemäße Grenzen des Baugrundstücks/der benachbarten Grundstücke
- Gebäudebestand auf dem Baugrundstück/den benachbarten Grundstücken
- Hinweise auf Baulasten
- Hinweise auf Baulasten
Qualifizierter Lageplan
- Katastergetreue Abmessungen des Baugrundstücks
- Angaben zur Zuverlässigkeit von Grenzen/ihrer Erkennbarkeit
- Eigentümer der benachbarten Grundstücke
- Angaben zur Vollständigkeit des Gebäudebestandes

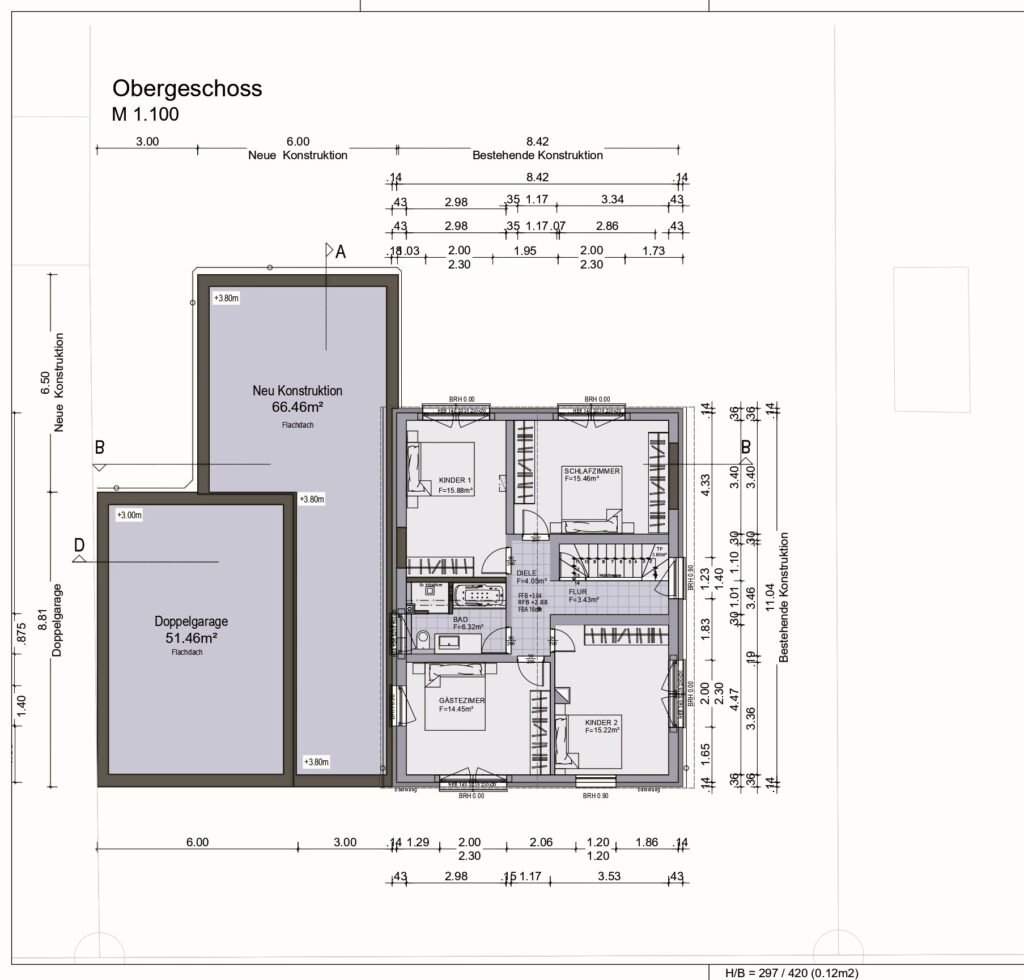

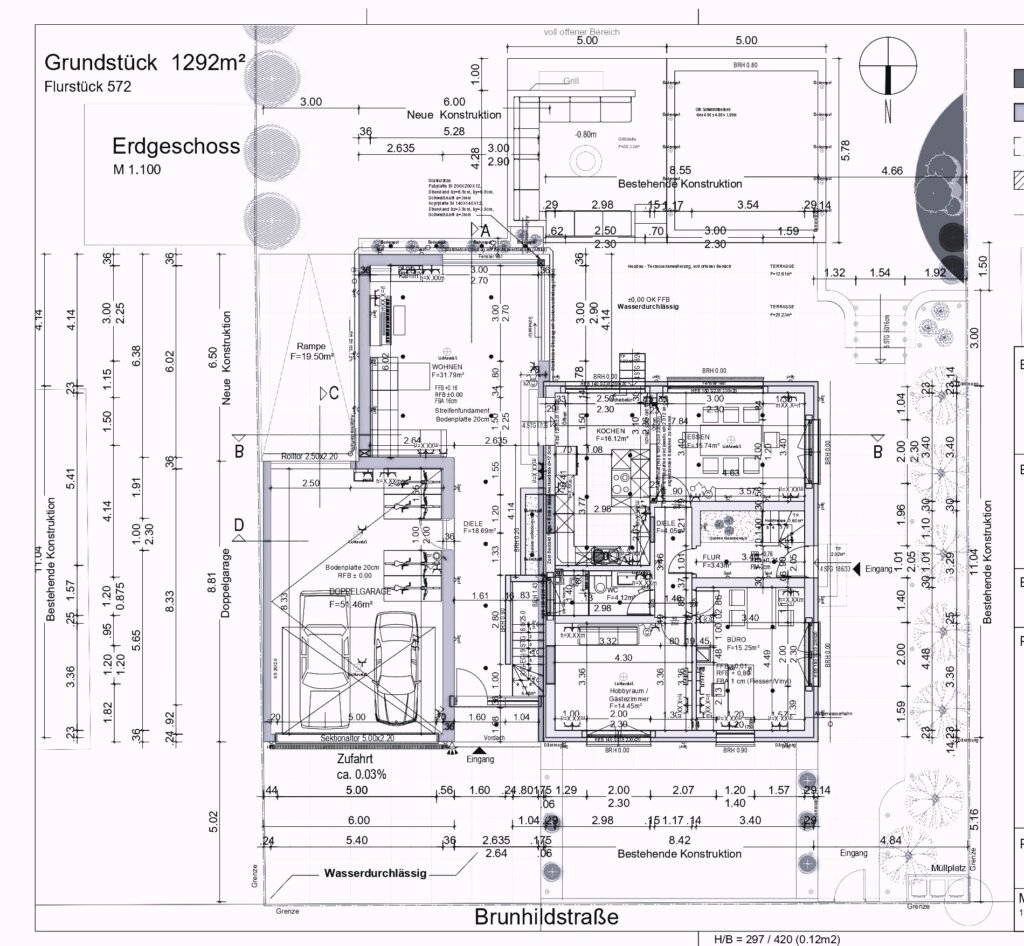

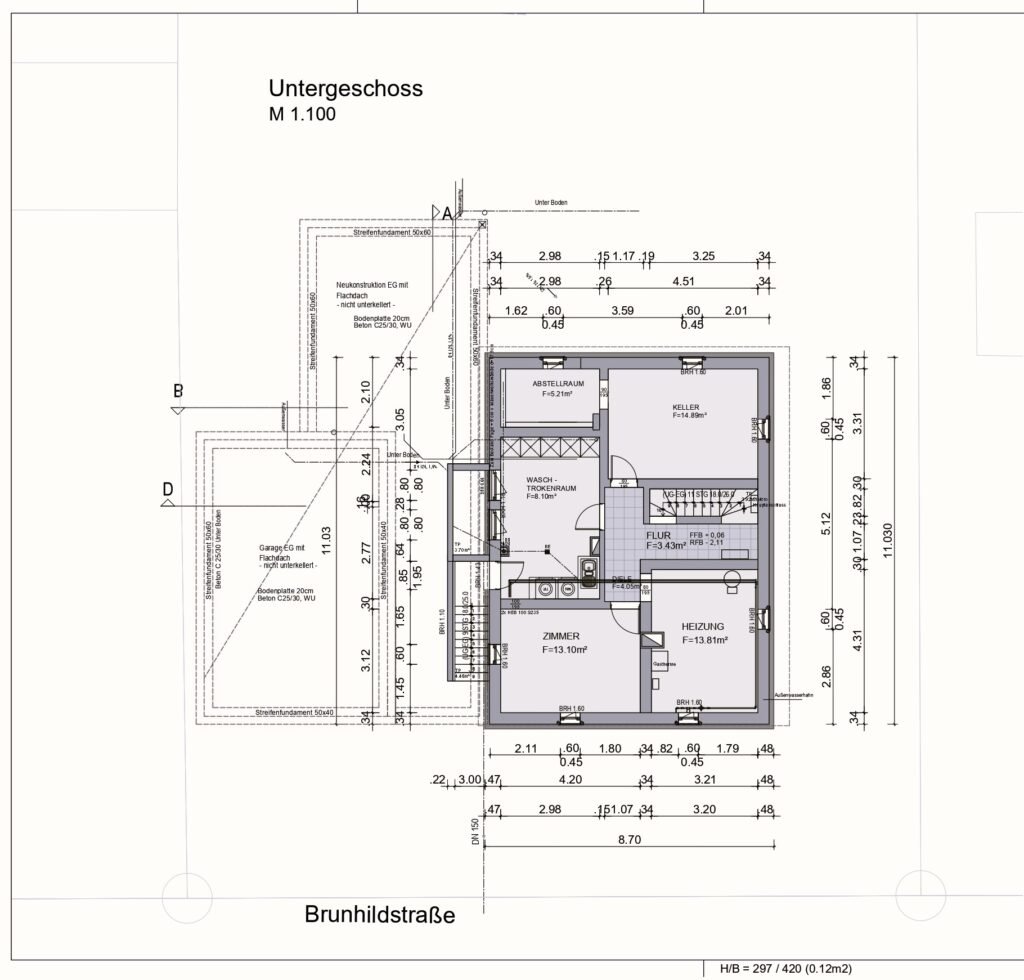

Grundriss
Grundrisse aller Geschosse mit Angabe der vorgesehenen Nutzung der Räume und mit Einzeichnung der :
- Treppen
- lichten Öffnungsmaße der Türen sowie deren Art und Anordnung an und in Rettungswegen
- Abgasanlagen
- Räume für die Aufstellung von Feuerstätten unter Angabe der Nennleistung sowie der Räume für die Brennstofflagerung unter Angabe der vorgesehenen Art und Menge des Brennstoffes
- Aufzugsschächte, Aufzüge einschließlich der nutzbaren Grundflächen der Fahrkörbe von Personenaufzügen
- Installationsschächte, -kanäle und Lüftungsleitungen, soweit sie raumabschließende Bauteile durchdringen
- Räume für die Aufstellung von Lüftungsanlagen
- bei Wohngebäuden die barrierefrei nutzbaren Wohnungen
Optional Erweiterbar
- Entwässerung
- Positionspläne
- Abgeschlossenheit

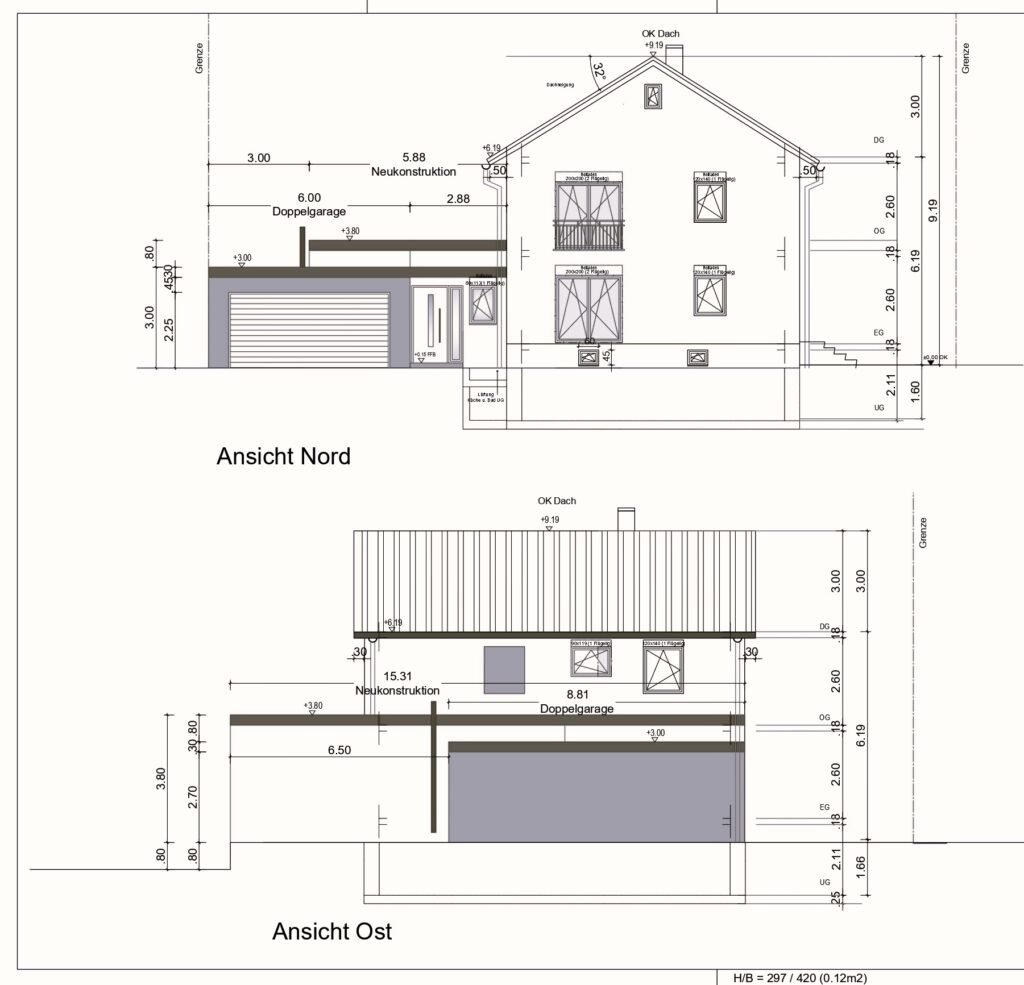

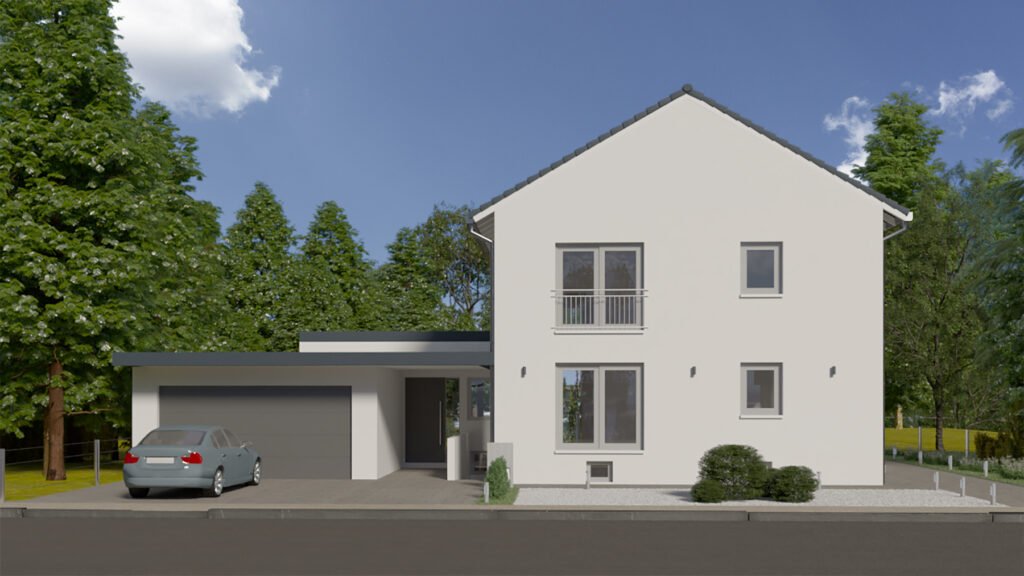

Ansichten
Ansichten (bzw. Aufrisse) gehören zu den Standard-Bauzeichnungen und zeigen Merkmale des Gebäudes, wie :
- den Maßstab
- das geplante und das vorhandene Gelände
- die wesentlichen Höhenangaben
- eventuell Angaben zu Höhen der Nachbargebäude
- Höhen des Erdgeschossfußbodens über N. N.
- Schnitt der geplanten und vorhandenen Geländehöhe
- Aufschüttungen und Abgrabungen
- die Dachneigung
- alle Maße, die für die Bestimmung der Geschossflächenzahl erforderlich sind
- Maße der Außenwände
- lichte Raumhöhen
- Brandverhalten der einzelnen Baustoffe (Feuerwiderstandsklasse)

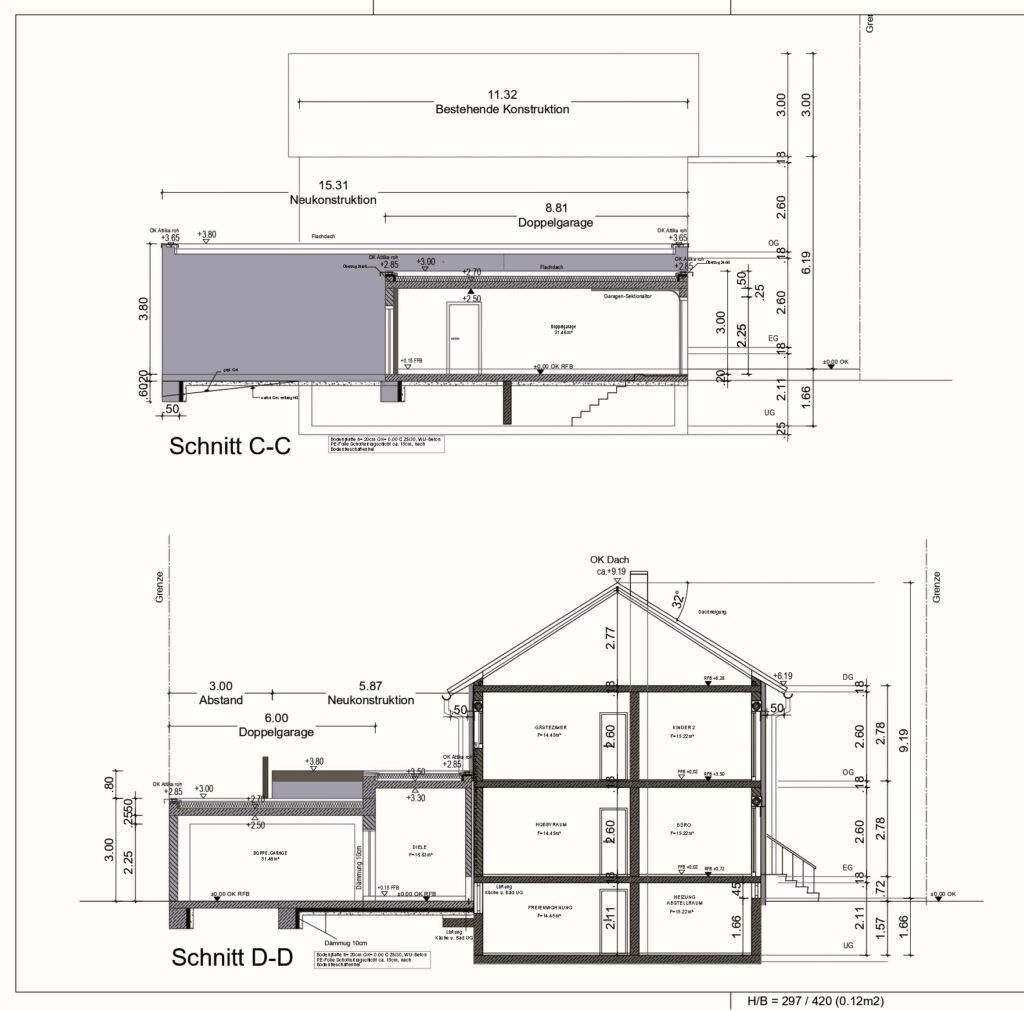

Schnitt
Schnittzeichnungen stellen einen angenommenen Schnitt durch ein Bauwerk dar. Dabei werden Wände, Ansichten und Gegenstände dargestellt, die hinter der Schnittlinie liegen
- die Gründung der geplanten baulichen Anlage und, soweit erforderlich, die Gründungen benachbarter baulicher Anlagen
- der Anschnitt der vorhandenen und der geplanten Geländeoberfläche
- der höchste gemessene Grundwasserstand über NHN
- oder der höchste zu erwartende Grundwasserstand über NHN
- die Höhenlage des Erdgeschossfußbodens mit Bezug auf das Höhenbezugssystem
- die Höhe der Fußbodenoberkante des höchstgelegenen Geschosses
- die lichten Raumhöhen
- der Verlauf der Treppen und Rampen mit ihrem Steigungsverhältnis
- die Wandhöhe
- die Dachneigungen
